Vintage Dual VCA

¥10,000 税込

SOLD OUT

送料が別途¥500かかります。

¥15,000以上のご注文で国内送料が無料になります。

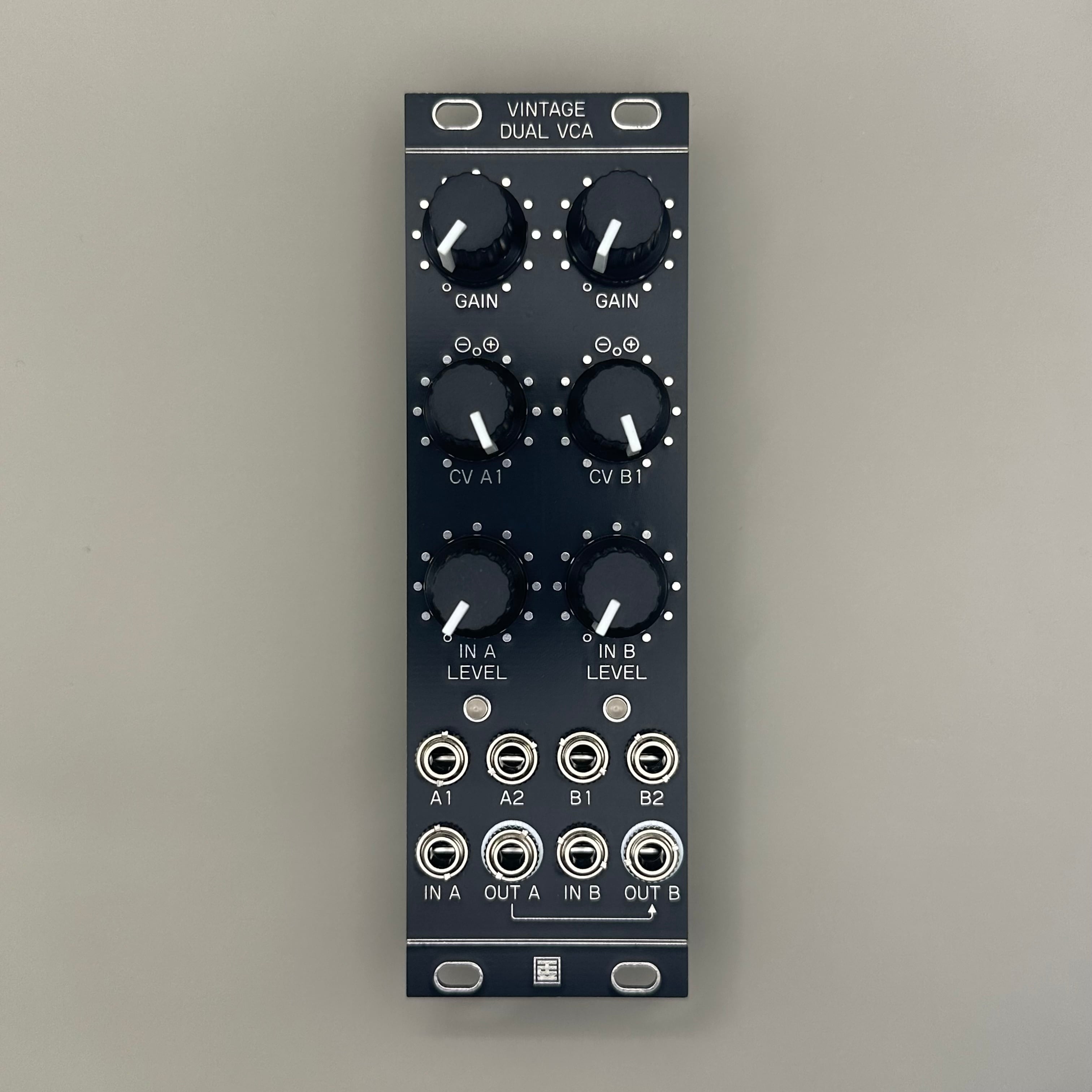

Vintage Dual VCA は、8HPサイズのデュアル・リニアVCAモジュールです。
LM13700をベースとしており、過大入力時にはわずかな歪みが加わるよう設計されています。
DCカップリングに対応しており、各入力にはアッテネーターが接続されているため、一般的なリニアVCAとしても使用可能です。

各チャンネルには2系統のCV入力があり、+10VのCV信号を想定しています：

A1 / B1：極性反転が可能なアッテネーター／インバーターが接続されています
A2 / B2：入力信号を反転し、コンプレッサーのサイドチェインのような効果を得るために設計されています
また、OUT1 にジャックを接続していない場合、CH1の信号は自動的に OUT2 にミックスされて出力されます。

[仕様]
フォーマット：Eurorack
幅：8 HP

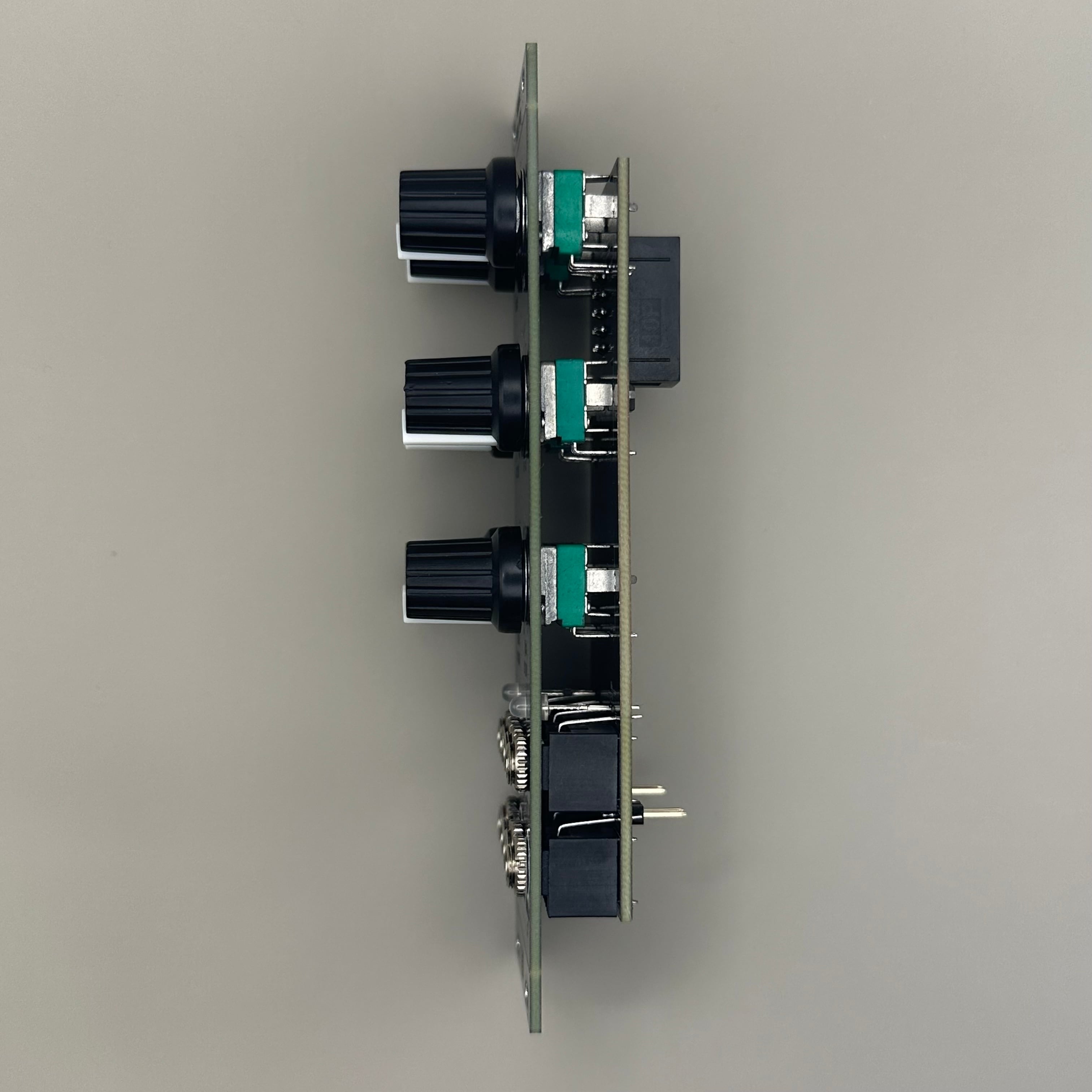

奥行き：25 mm
消費電流：+12V: 35mA / -12V: 35mA

マニュアル、回路図はgithubで公開しています。
https://github.com/StudioKAT/VintageDualVCA.git

動画
https://youtu.be/21n3qawpBZw
